도움 요청합니다.~~출처는 몸풀방에 있는 문제풀이 입니다.
문) 지름이 20mm인 연강봉이 3140Kg의 하중을 받아 늘어난다면 이 봉에 작용하는 인장응력은 얼마인가?
정답이 10Kg/mm2 입니다.

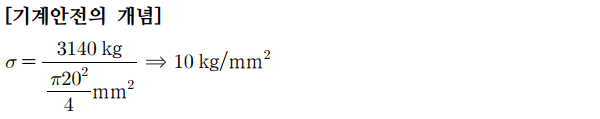

이공식 설명을 아래와같이 해놓았는데 먼저 분모의 4분에 파이20제곱은 어떻게 나오는건지도 잘모르겠구요
제가 잘못해서 그런건지 수십번을 해봐도 이공식이 계산기로 계산이 않됩니다.ㅠㅠ
설명해주실 고수님 있을까요?
댓글
/1000
답변 1개
인장응력 = (인장력) / (단면적) 의 공식이 사용됩니다.
여기서 단면적 구할때 연강봉이 원형봉이며 대상이 원형봉일 경우 공식이 4분에 파이 d제곱이 됩니다.
여기서 d는 봉의 지름이구요.. 그리고 파이는 180도가 아니라 3.14xxx 를 대입해야 되는건 아시죠?
결국, 인장응력 = 3140 / (400x3.14)/4 =10 kg/mm2 이 나오는겁니다.
-
질문등록자 2022.01.19오..감사합니다..이해되네요..~~
